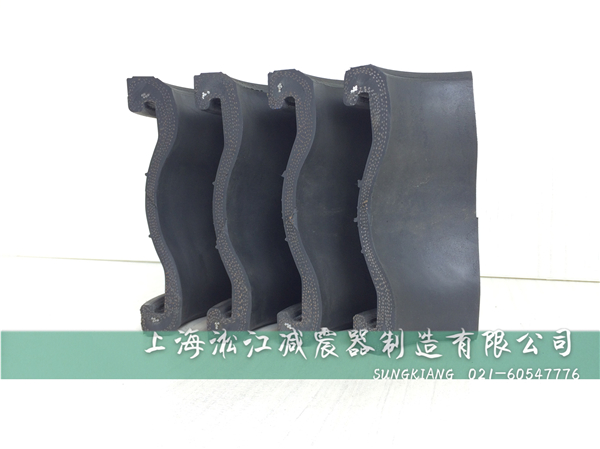

以上是鋼絲橡膠軟接頭效果圖，從圖中我們看出橡膠軟接頭橡膠軟接頭 的結構由鋼法蘭和橡膠件組合而成,橡膠件以橡膠為主體材料、尼龍簾布 和鋼絲繩圈為骨架材料,整體結構。鋼絲繩圈用多股軟鋼絲繩焊接成圓環 ,在法蘭緊固后有防止尼龍簾布受壓后滑動或橡膠接頭整體脫出的作用, 在鋼絲圈和尼龍簾布之問用高硬度(邵爾硬度A80一85)耳膠填充.以穩定 鋼絲圈形狀和位置。
在制作的過程中，內部并不是純橡膠，而是帶有錦綸簾子布和編織網的 。制作合格的鋼絲橡膠軟接頭是將內膠層管坯放置于工作臺，管芯表面 涂上適量的隔離劑，然后內膠層管坯充入適量的空氣進行套芯。套芯后 ，整理、檢查、整徑并存放好，送下一工序進行纏繞成型。 根據施工表 的要求，確定纏繞設備的分線片、口型、纏繞行程。纏繞第一根鋼絲橡 膠軟接頭前，將鋼絲按出線方向經引線環、張力裝詈、分線片、整形口 型，然后用膠布按纏繞方向緊扎在牽引機上的引管上，開動纏繞機，使 引管緩慢前進，通過調速器，調整牽引速度，使纏繞行程達到要求。
鋼絲橡膠軟接頭原型纏繞行程調好后，將中膠片裝上，并引進已編好保 護層的管坯并且表面還要噴涂脫模劑，即可開始鋼絲橡膠
鋼絲橡膠軟接頭的主要承受輸送介質時產生的壓力，廣泛應用于機械、 化工等設備中各種管道泊勺連接飛輸送氣體或液體介質。由于橡膠的彈 性和變形.能使管道接頭在一定范圍內伸長、壓縮和曲撓,在管道安裝中 能補償法蘭連接處長度誤差和角度偏移,因而應用十分廣泛。如有疑問，請登陸：www.rzlm.net.cn
